| Herkunftsort: | China |
| Markenname: | JIMA |
| Zertifizierung: | SGS, ISO,Reach, RoHS |
| Modellnummer: | EDCULP |
| Min Bestellmenge: | 50 kg |
|---|---|
| Preis: | usd 15-20 kg |
| Verpackung Informationen: | Hölzerne Karton |
| Lieferzeit: | 5-15 Tage |
| Versorgungsmaterial-Fähigkeit: | 1000 Tonne pro Monat |
| Name: | ED-Kupfer-Folien 12UM-105UM für FPC-Materialien &EMI, flache kupferne Folie für FCCL | Splintlöcher: | Kein |
|---|---|---|---|
| Stärke: | 12um 10um 25um 50um 70um 105um, 9um 12um 18um 25um 35um | Farbe: | Rot oder Schwarzes |
| Anwendung: | LED, FPC, FCCL | Probe: | sein kann Versorgung |
| Markieren: | Kupfer-Folien 35um ED,EMIED-Kupfer-Folien,Kupfer-Folien FPC-Material-ED |
||
ED-Kupfer-Folien 12um 18um 25um 35um für FPC-Materialien u. EMS
>. die flache Folie der Behandlung in zurück/das rot.
>. Stärke: 12~35µm
>. Breite: 200-1340mm
>. Leistungen: Die Produktoberfläche ist schwarz, oder rot, hat niedrigere Oberflächenrauigkeit.
>. Anwendungen: Flexibles kupfernes plattiertes Laminat (FCCL), feiner Stromkreis FPC, LED beschichtete Kristalldünnfilm. Table1-, Leistung:
Typische Eigenschaften der flachen kupfernen Folie
| Klassifikation | Einheit | Anforderung | Prüfmethode | ||||||
| Nenndicke | / | 12um | 1/2 UNZE (18um) | 3/4 UNZE (25um) | 1 UNZE (35um) | 50UM | 70UM | 105UM | IPC-4562A |
| Bereichs-Gewicht | g/㎡ | 107±4 | 153±5 | 228±8 | 285±10 | 435±15 | 585±20 | 870±30 | IPC-TM-650 2.2.12.2 |
| Reinheit | % | ≥99.8 | IPC-TM-650 2.3.15 | ||||||
| Rauheit | Glänzende Seite (Ra) | ≤0.43 | ≤0.43 | ≤0.43 | ≤0.43 | ≤0.43 | ≤0.43 | ≤0.43 | IPC-TM-650 2.3.17 |
| Mattseite (Rz) | um | ≤4.5 | ≤5.0 | ≤6.0 | ≤7.0 | ≤8.0 | ≤12 | ≤14 | |
| Dehnfestigkeit | R.T. (23℃) | ≥207 | ≥207 | ≥207 | ≥276 | ≥276 | ≥276 | ≥276 | IPC-TM-650. 2.4.18 |
| H.T. (180℃) | Mpa | ≥138 | |||||||
| Verlängerung | R.T. (23℃) | ≥4 | ≥4 | ≥5 | ≥8 | ≥10 | ≥12 | ≥12 | IPC-TM-650. 2.3.18 |
| H.T. (180℃) | % | ≥4 | ≥4 | ≥5 | ≥6 | ≥8 | ≥8 | ≥8 | |
| Schälfestigkeit (FR-4) | N/mm | 0,8 | ≥1.0 | ≥1.1 | ≥1.2 | ≥1.4 | ≥2.0 | ≥2.0 | IPC-TM-650 2.4.8 |
| Ibs/in | 4 | ≥4.6 | ≥5.7 | ≥6.3 | ≥7 | ≥8 | ≥11.4 | ≥11.4 | |
| Pinholes&porosity | Zahl | Nein | IPC-TM-650 2.1.2 | ||||||
| Anti-Oxidation | R.T. (23℃) | 180 | |||||||
| H.T. (200℃) | 60 Minuten | 30 | |||||||

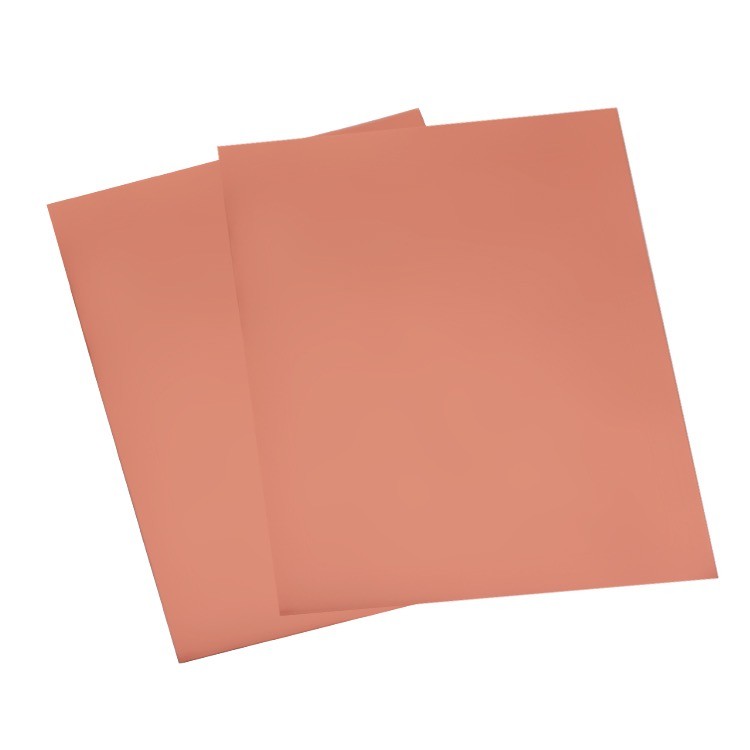

Flaches kupfernes Folien-Bild
Ansprechpartner: JIMA Annie
