| Herkunftsort: | China |
| Markenname: | JIMA |
| Zertifizierung: | SGS, ISO,Reach, RoHS |
| Modellnummer: | EDCU-HC |
| Min Bestellmenge: | 150KG |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Hölzerne Karton |
| Lieferzeit: | 5-25days |
| Zahlungsbedingungen: | T / T, L / C |
| Versorgungsmaterial-Fähigkeit: | 1000 Tonne pro Monat |
| Reinheit: | 99,95% | Dicke: | 70um, 35um |
|---|---|---|---|
| Farbe: | Rot oder Schwarzes | Standard: | IPC-4562 |
| Inter- Durchmesser: | 76 Millimeter, 152 Millimeter, 3 Zoll, 6 Zoll | Produkt-Name: | Elektrolytisch DIE kupferne Folie mit Breite 70um für PWB-Laminat |
| Verlängerungs-Kupferfolie der hohen Temperatur: | Minute 120 (°C 180 in der Atmosphäre) | ||
| Markieren: | Rolle der kupfernen Folie,electrodeposited kupferne Folie |
||

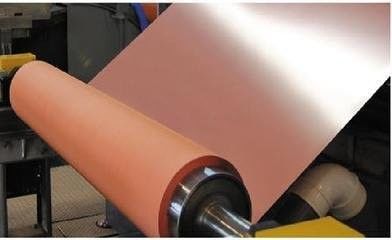

Elektrolytisch DIE kupferne Folie mit Breite 70um für PWB-Laminat
Einzelspezifikation:
| Simplexbehandlung im Rot. und Simplex glänzend |
| Stärke: 70um, 35um |
| Breitenstrecke: 5-1380mm, Standardbreite: 1290mm |
|
Verlängerungs-Kupferfolie der hohen Temperatur: Minute 120 (°C 180 in der Atmosphäre) |
| Innendurchmesser: Zoll 3 inch/6. |
| Standard: IPC-4562 |
Klassifizieren Sie:
(STD-E) - Standard electrodeposited kupferne Folie.
(HD-E) electrodeposited e-hoh Duktilität kupferne Folie.
(THE-E) electrodeposited e-hoh Temperaturverlängerung kupferne Folie.
Kupferne Folie Anwendung
| Industrie 1>PCB. | |
| Anwendung | Fertigung 2>PCB |
| 3>antenna PWB, Epoxidbrett | |
|
Laminat 4>PCB 5>M Ultischichtleiterplatten. |
Eigenschaften und Vorteile
thermisch stabile Mikrostrukturen 1.The mit ihren stabilen mechanischen Eigenschaften
2. verbessern Sie Masshaltigkeit
ausbauchendes, verwerfendes und Nagelhauptbildung 3.Reduce.
Diese widerstehen thermischen Außenseitern, die gewöhnlich während der Laminate auftreten.
DIE ED-Kupferfolie Fachbegriffe (hohe Verlängerungskupferfolie an der hohen Temperatur).
| Stärke | um | 9 | 12 | 18 | 25 | 35 | 70 |
IPC 4562 4.6.3.1 |
|
| Bereichsgewicht | g-/m² | 80±1 | 107±3 | 153± | 215±5 | 285±5 | 585±8 |
IPC 4562 4.6.3.2 |
|
| Rauheit | (RA) | μm | 0.2-0.4 | 0.2-0.4 | 0.2-0.4 | 0.2-0.4 | 0.2-0.4 | 0.2-0.4 |
IPC 4562 4.6.9 |
| (RZ) | μm | <6> | <6> | <8> | <9> | ≤10.0 | <15> | ||
|
Copper≧ |
% | 99,8 |
IPC 4562 4.6.3.1 |
||||||
| Dehnfestigkeit | Zustand Normal | Mpa | >300 | >300 | >300 | >300 | >300 | >280 |
IPC 4562 4.6.4 |
| Zustandstemperament (180℃) | Mpa | >15,0 | >18,0 | >18,0 | >18,0 | >18,0 | >18,0 | ||
| ElongationI | Zustand Normal | % | >3,0 | >3,0 | >5,0 | >6,0 | >10,0 | >10,0 |
IPC 4562 3.5.3 |
| Zustandstemperament (180℃) | % | >2,0 | >2,5 | >2,5 | >3,0 | >5,0 | >5,0 | ||
| Schälfestigkeit | N/mm | >1,0 | >1,05 | >1,35 | >1,70 | >1,8 | >2,0 |
IPC 4562 4.6.7 |
|
|
Oxidationswiderstand der hohen Temperatur (200℃, 40min) |
Keine Farbänderung | Standard | |||||||
| Solderability | Gut | Standard | |||||||
| Solderability | Gut |
IPC 4562 4.6.12 |
|||||||
3. Standardbreite, 1295 (±1) Millimeter, Mai nach Ansicht des Kundenantragschneiders.
Wir prüfen die Schälfestigkeit mit prepreg FR-4 (Tg140), reconfirm bitte mit Ihren pp.
Paketdetail: Holzkiste
Ansprechpartner: JIMA Annie
