Produktdetails:
Zahlung und Versand AGB:
|
| Reinheit: | Über 99,8% | Dicke: | 3oz, 105um, 105micron, 0.105mm |
|---|---|---|---|
| Oberflächentechnik: | rohe + eine Seitenseite poliert | Spleiß: | unter 2 |
| Anwendung: | Abschirmung der Fassbinderfolie | Maximale Breite: | 1360mm, 1290mm, 1380mm |
| Markieren: | klebende kupferne Folie,kupfernes Abschirmungsband |
||
Maximale abschirmende elektromagnetische electrodeposited elektrolytische ED Kupferfolie 105mic der Breite 1360mm für die Abschirmung von Anwendung
| Eigenschaften | 1. die behandelte Folie in Grauem oder in Rotem |
| Schälfestigkeit 2.High | |
| Fähigkeit der Ätzung 3.Good | |
| 4. Ausgezeichnete Adhäsion zur Ätzung widerstehen |
| Maximale Breite | 1360mm, 1290mm, 1380mm |
| Stärke | 105um, 105micron, 3oz, 0.105mm |
| Innendurchmesser | 76/152 oder Gewohnheit |
| Länge pro Rolle | 500-5000meter |
| Standard | IPC 4562, IPC-TM-650 |
| Brett des Harzes 1.Phenolic | |
| Anwendung: | Brett 2.Epoxy |
| Folie des Kupfers 3.shielding |
MTC der Abschirmung der elektromagnetischen kupfernen Folie
|
Klassifikation |
Einheit | Anforderung | Prüfmethode | |||||||||||
| Folien-Bezeichnung | / | T | H | M | 1 | 2 | 3 | IPC-4562A | ||||||
| Nenndicke | / | 12um | 1/2 UNZE | 3/4 UNZE |
1 Unze |
2 Unze |
3 Unze |
IPC-4562A | ||||||
| Bereichs-Gewicht | g/㎡ | 107±4 | 153±5 | 228±8 | 285±10 | 580±15 | 860±20 |
IPC-TM-650 2.2.12.2 |
||||||
| Reinheit | % | ≥99.8 |
IPC-TM-650 2.3.15 |
|||||||||||
| Folien-Profil | Glänzende Seite (Ra) | ս m | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 |
IPC-TM-650 2.3.17 |
|||||
| Mattseite (Rz) | um | ≤6 | ≤8 | ≤10 | ≤10 | ≤15 | ≤20 | |||||||
| Dehnfestigkeit |
R.T. (23℃)
|
Mpa | ≥150 | ≥220 | ≥235 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
|||||
| Verlängerung |
R.T. (23℃)
|
% | ≥2 | ≥3 | ≥3 | ≥4 | ≥4 | ≥4 |
IPC-TM-650 2.3.18 |
|||||
| Thema | Ω.g/㎡ | ≤0.170 | ≤0.166 | ≤0.162 | ≤0.162 | ≤0.162 | ≤0.162 |
IPC-TM-650 2.5.14 |
||||||
| Schälfestigkeit (FR-4) | N/mm | ≥1.0 | ≥1.3 | ≥1.6 | ≥1.6 | ≥2.1 | ≥2.1 |
IPC-TM-650 2.4.8 |
||||||
| Pinholes&porosity | Zahl | Nein |
IPC-TM-650 2.1.2 |
|||||||||||
| Anti-Oxidation | R.T. (23℃) | Tag | 180 | / | ||||||||||
| H.T. (200℃) | Minuten | 60 | ||||||||||||
Breite 1.Standard, 1295 (±1) Millimeter, maximale Breite ist 1380mm, Mai nach Ansicht des Kundenantragschneiders.

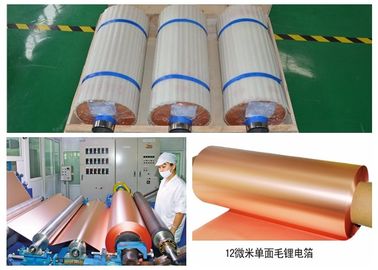

Verpackung und Kennzeichen der kupfernen Folie der elektromagnetischen Abschirmung:
Ansprechpartner: JIMA Annie
